當安裝人員在安裝設備之前,需要對設備的清單做進一步的檢驗,特別是包裝盒內的兩根天線(GPS和GSM)、主機、主機電源線、溫度傳感器等。當缺少任何一樣物件,都無法進行有效的安裝,一旦出現缺少,需要立刻補件,以免耽誤安裝進度。如果數量無誤,我們就可以進入安裝環節。

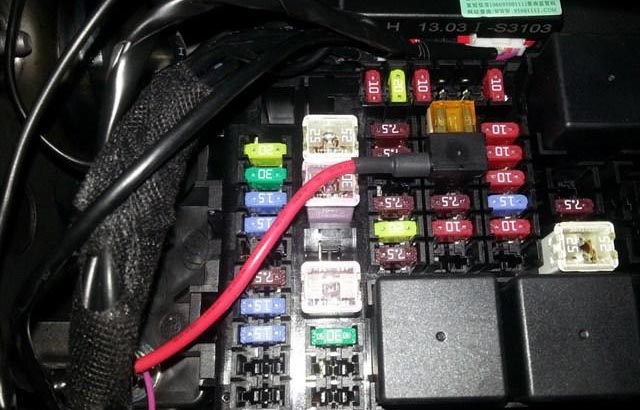

首先,需要找到冷鏈車輛上的各類線束,電源線一般在方向盤下方擋板內的線束中、左前門內線束中、保險盒內、左或右門邊內線束中。用試電筆一端搭鐵,一端搭線,鑰匙處于 ON、OFF、ACC 狀態,試燈都是常亮?;虬哑囯娖恐苯虞斎氲杰噧?nèi)電器用電的主電源線并接主機主電源線,主機地線接地。

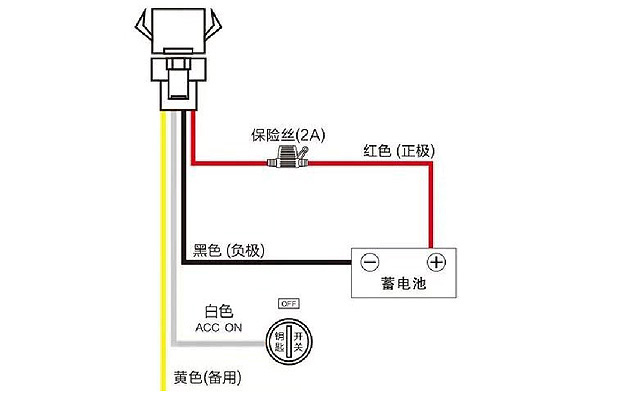

參考朗致科技的N068-CK508的安裝接線圖,N068-CK508 基于通訊網絡和 GPS全球衛星定位系統,是一款高度模塊化設計的定位產品。它通過互聯網平臺對遠程目標進行定位與監控,同時具有 ACC 檢測、實時定位、溫度監控等功能,并通過平臺將車況信息通知車主。支持北斗雙模定制、支持遠程升級,是一款功能強大、性能穩定、可定制性超強的專業定位終端,該設備工作電壓為 9V-36V,需要在工作電壓范圍內使用。
在這一步里,需要注意兩件事,雖然文字描述的很簡單,但是聞道有先后,術業有專攻,在安裝環節,一定要找專業的安裝師傅,如果對車輛線路一無所知,建議不要自行處理。其二,電源線分兩種,常電和ACC線,這兩類線都要找出。
最后,請先確認所有設備和連接線連接正確后再接主機電源,特別是溫度傳感器一定要先接入監控主機后置的串口內(232端口),切勿在主機通電的情況下安裝或拆卸設備。如發現有遺漏線或誤接,請先切斷電源,否則容易損壞設備。
